数控加工并不难一提振动都不谈

文章出处:http://www.jdjcnc.com/weixiubaoyang/452.html人气:1145时间:2020-03-06

   在使用数控精雕机进行数控加工的过程中,不管是铣还是削,可能因切削刀具、刀柄、机床、工件或夹具的局限性而产生振动。振动是我们数控加工的人员都要想尽办法来避免的,不光是加工精度的问题,还有的比较严重的振动,直接可以毁掉刀具和工件,后果是相当严重,鑫腾辉数控专业生产各种型号数控精雕机,对减少振动,我们考虑使用一些策略。数控加工并不难一提振动都不谈。

数控铣刀
01 切削刀具

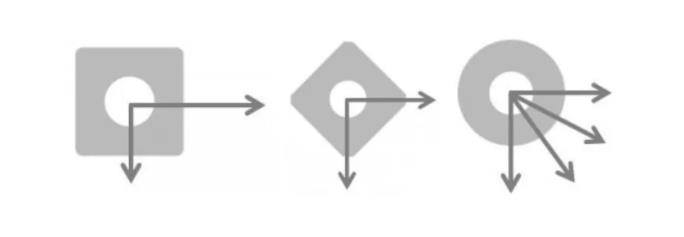

1)对于面铣,必须考虑切削力的方向:

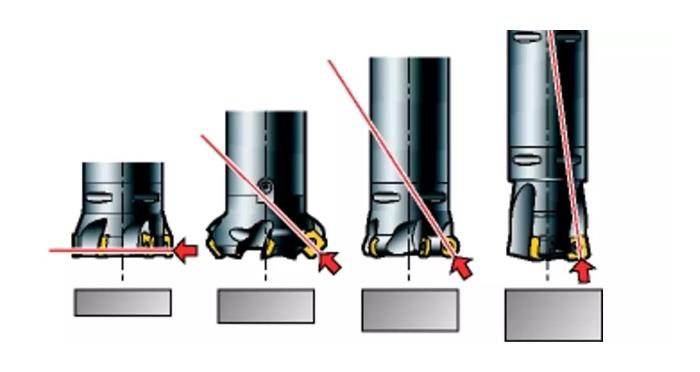

使用90°铣刀时,切削力主要集中于径向。在长悬伸工况下,这会使铣刀发生偏摆;但是,在铣削薄壁/振动敏感零件时,低轴向力是有利的
45°铣刀能够产生均匀分布的轴向力和径向力
圆刀片铣刀将大部分力沿着主轴向上引导,特别是在切深较小时。此外,10°铣刀将主要的切削力传递到主轴中,从而减少因长刀具悬伸而产生的振动
2)为工序选择尽可能小的直径
3)DC应比ae大20-50%
4)选择疏齿和/或不等齿距铣刀
5)重量轻的铣刀是有利的,例如采用铝合金刀体的铣刀
对于不稳定的薄壁工件,使用大主偏角=小轴向切削力;在长刀具悬伸工况下,使用小主偏角 = 高轴向切削力。

数控机床
02 刀柄
使用Coromant Capto?模块化刀柄系统能够组装出所需长度的刀具,同时保持高稳定性和最小跳动量。
1)使刀具总成保持尽可能高的刚性和尽可能短的长度
2)选择尽可能大的接杆直径/尺寸
3)使用适合过尺寸铣刀的Coromant Capto?接杆,避免使用缩径接杆
4)对于小尺寸铣刀,如有可能,使用锥形接杆
5)在最后一次走刀位于零件深处的工序中,在预定位置改用加长刀具。根据每种刀具长度调整切削参数
6)如果主轴转速超过20000 rpm,则使用经过动平衡的切削刀具和刀柄

数控铣刀

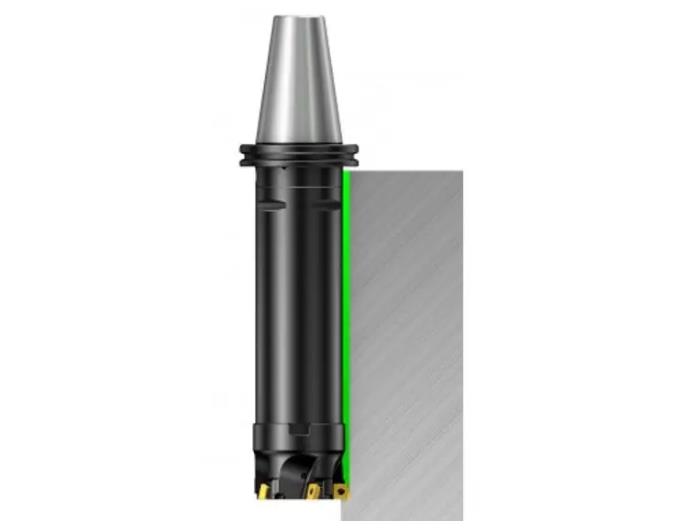

过尺寸铣刀

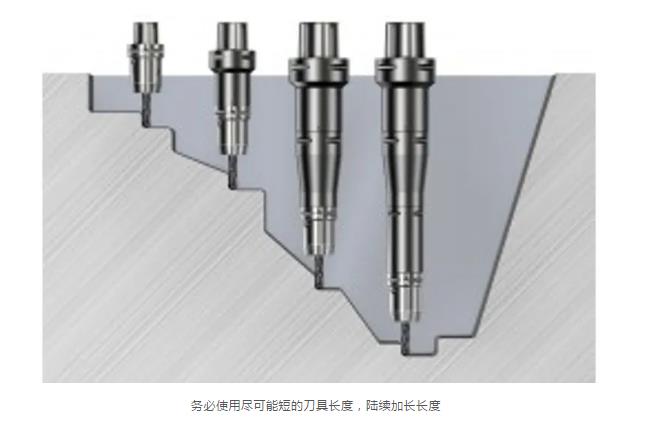

务必使用尽可能短的刀具长度,陆续加长长度

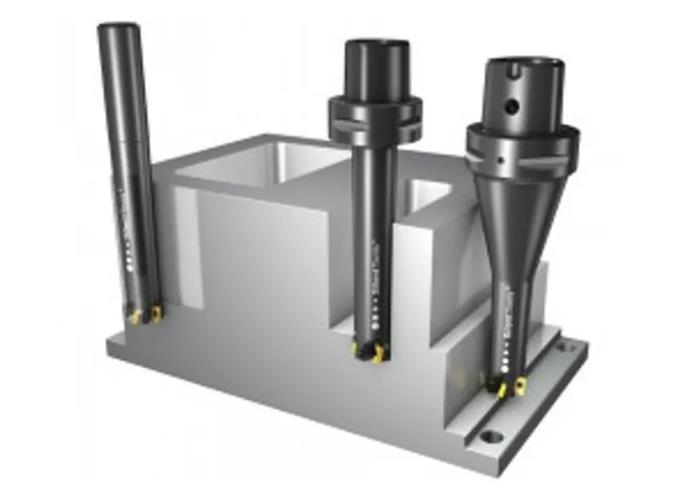

03 减振铣刀
如果悬伸大于4倍刀具直径,则铣削振动趋势可能变得更明显,Silent Tools?减振铣刀能够显著提高生产率。

数控铣刀
04 切削刃

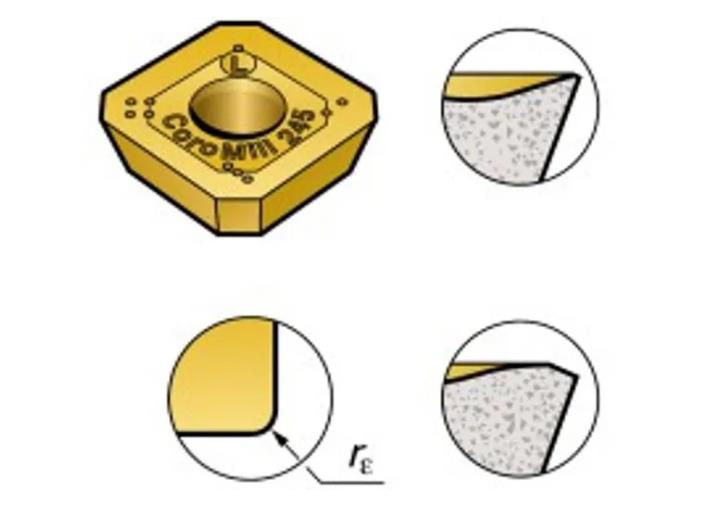

要降低切削力:
1)选择具有锋利切削刃的轻载槽型-L和薄涂层材质
2)使用具有小刀尖圆弧半径和小平行刃带的刀片
有时,可通过为系统增加更多阻尼来减少振动趋势。使用负前角更大的切削刃槽型和略微磨损的切削刃。

数控铣刀
05 切削参数和刀具路径编程
1)务必相对于铣削表面偏中心定位铣刀
2)对于KAPR 90°长刃铣刀或立铣刀,使用小径向切深 (最大ae = 25%×DC) 和大轴向切深 (最大ap = 100%×De)
3)面铣时,使用小切深ap和高进给fz以及圆刀片或具有小主偏角的高进给铣刀
4)通过大圆弧走刀编程避免在拐角中出现振动,参见内拐角铣削
5)如果切屑厚度变得过薄,则切削刃将剐蹭而不是切削,从而产生振动。在这种情况下,应增加每齿进给量

数控铣刀
06 机床
机床状况可能对铣削振动趋势产生较大的影响。主轴轴承或进给机构过度磨损将导致较差的加工性能。谨慎选择加工策略和切削力方向,以充分利用机床稳定性。
每个机床主轴都有易于振动的不稳定区域。稳定切削区域由稳定性图描述,并随转速的增加而增大。即使低至50 rpm的转速增幅也能使切削过程从振动的不稳定状态变为稳定状态。

数控铣刀
07 工件及其夹具
铣削薄壁/有底座的零件时以及/或者夹具刚性较差时,考虑以下几点:
1)夹具应接近机床工作台
2)朝向机床/夹具强度最高的位置优化刀具路径和进给方向,以获得最稳定的切削条件
3)避免沿着工件未受到充分支撑的方向加工
4)当夹具和/或工件在某个特定方向上的刚性较差时,逆铣能够减少振动趋势
当夹具刚性较差时,使用朝向机床工作台的进给方向
请注意,应以第二次切削切深的1/2执行第一次切削,以第三次切削切深的1/2执行第二次切削,以此类推。

数控铣刀
