操作数控机床必备技能之百分表

文章出处:http://www.jdjcnc.com/weixiubaoyang/451.html人气:207时间:2020-03-06

   咱们做数控加工的额,玩的就是一个精确,要是做到每一个工件没有丝毫误差,那几乎就可以称之为高手了,百分表是美国的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。百分表的圆表盘上印制有100 个等分刻度,即每一分度值相当于量杆移动0.01毫米。若在圆表盘上印制有1000个等分刻度 ,则每一分度值为0.001毫米 ,这种测量工具即称为千分表。这个工具我们最常使用,熟练掌握,准确使用是这个行业当中的标准配置。

百分表
1、结构

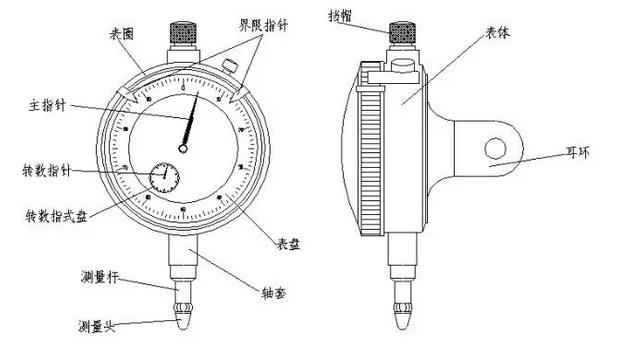

(1)百分表的结构

百分表
(2)杠杆百分表的结构

百分表
2. 使用方法及读数
(1)百分表的读数带有测头的测量杆,对刻度圆盘进行平行直线运动,并把直线运动转变为回转运动传送到长针上,此长针会把测杆的运动量显示到圆型表盘上。
长针的一回转等于测杆的1mm,长指针可以读到0.01mm。刻度盘上的转数指针,以长针的一回旋(1mm)为一个刻度。A、盘式指示器的指针随量轴的移动而改变,因此测定只需读指针所指的刻度,右图为测量段的高度例图,首先将测头端子接触到下段,把指针调到“0”位置,然后把测头调到上段,读指针所指示的刻度即可。

百分表
B、一个刻度是0.01mm,若长针指到10,台阶高差是0.1mm
C、量物若是4mm或5mm,长针会不断地回转时,最好看短针所指的刻度,然后加上长指针所指的刻度。
(2)百分表的使用方法

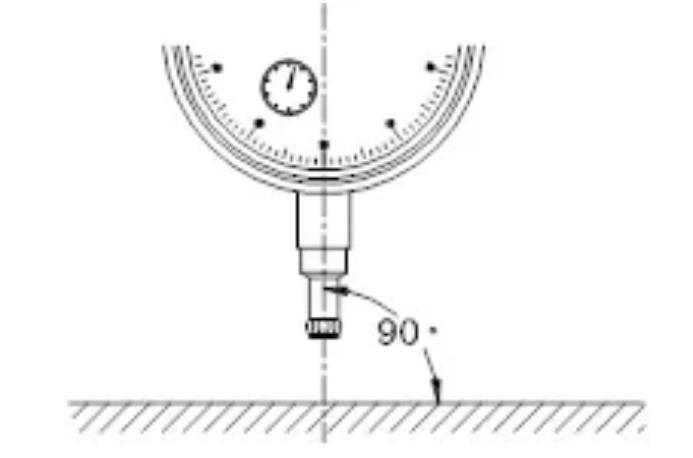

A、测量面和测杆要垂直。
B、使用规定的支架。
C、测头要轻轻地接触测量物或方块规。
D、测量圆柱形产品时,测杆轴线与产品直径方向一致。

百分表
(3)杠杆百分表的读数及使用方法
A、杠杆百分表的分度值为0.01mm,测量范围不大于1mm,它的表盘是对称刻度的。

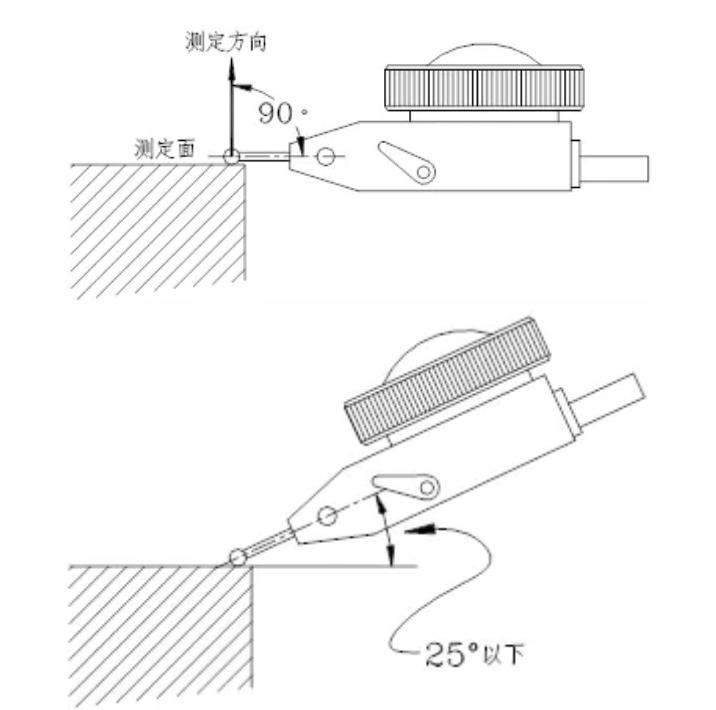

B、测量面和测头,使用时须在水平状态,在特殊情况下,也应该在258以下。
C、使用前,应检查球形测头,如果球形测头已被磨出平面,不应再继续使用。
D、杠杆百分表测杆能在正反方向上进行工作。根据测量方向的要求,应把换向器30搬到需要的位置上。

百分表
E、搬运测杆,可使测杆相对杠杆百分表壳体转动一个角度。根据测量需要,应搬运测杆,使测量杆的轴线与被测零件尺寸变化方向垂直。
   在百分表的帮助下,很多细微的差别都能轻易的发现,但是也并不是说,会使用就万事大吉了,所有的工作都是人来做的,没有从根本的思想觉悟上发现问题解决问题,一切都是胡扯。有再先进的工具也是白搭。鑫腾辉数控设备有限公司集数控机床的设计、生产、销售于一体。公司已经在数控机床行业里经营十多年,在数控精雕机的设计理论和工艺技术方面取得了长足的进步,产品更是受到了众多客户的一直好评,数控精雕机价格咨询电话139-234-13250。
