数控加工人人必备的数控加工公差表

文章出处:http://www.jdjcnc.com/gongsidongtai/691.html人气:951时间:2020-11-18

尺寸公差简称公差,是指允许的,最大极限尺寸减最小极限尺寸之差的绝对值的大小,或允许的上偏差减下偏差之差大小。尺寸公差是一个没有符号的绝对值。
数控加工公差表,数控人必备,那么关于数控加工公差表您知道有哪些呢?鑫腾辉数控是一家专业研发、设计、生产各种专用数控机床的厂家,数控机床的专业优势已达到高级的专业技术水平。下面由鑫腾辉数控为大家介绍关于:数控加工公差表
自由公差表

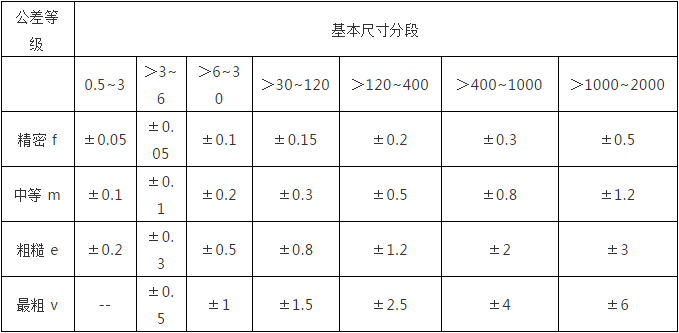

1.线性尺寸的极限偏差数值(GB/T1804-2000)(mm)

数控加工

2.倒圆半径和倒角高度尺寸的极限偏差(GB/T1804-2000) mm

数控加工

3.角度尺寸的极限偏差数值(GB/T1804-2000)

数控加工精雕机

4.未注形位公差按GB/T1184-K

数控机床

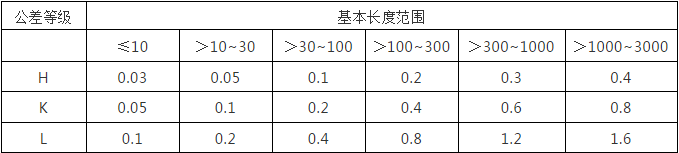

4.1直线度和平面度未注公差值(GB/T1184-1996)(mm)

数控加工

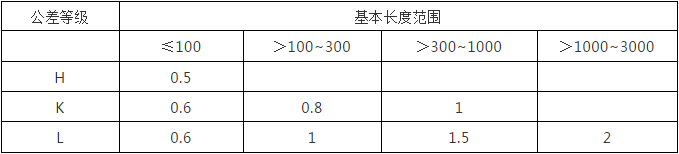

4.2垂直度未注公差值(GB/T1184-1996)(mm)

数控精雕机

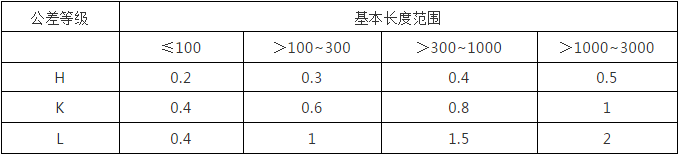

4.3对称度未注公差值(GB/T1184-1996)(mm)

数控精雕机加工

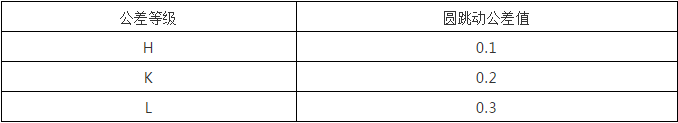

4.4圆跳动的未注公差值(GB/T1184-1996)(mm)

3.表面粗糙度

数控机床加工
零件的表面都应该注明粗糙度的等级。如果较多的表面具有相同的表面粗糙度等级,则要集中在图样右上角标注,并加“其余”字样。
粗糙度等级的选择,一般可以根据对各表面的工作要求和尺寸精度等级来决定,在满足工作要求的条件下,不得随意提高等级。
1)取样长度和评定长度的选用值(GB/T1031-1995)

数控精雕机加工

2)轮廓算术平均偏差Ra的数值(GB/T1031-1995)(μm)
第1系列     0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100
第2系列     0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80
注:尽量选择第1系列
3)轮廓最大高度Rz的数值(GB/T1031-1995)(μm)
第1系列     0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100,200,400,800,1600,
第2系列     0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80,125,160,250,320,500,630

公差是指在切削加工中零件尺寸允许的变动量。在基本尺寸相同的情况下,尺寸公差愈小,则尺寸精度愈高。如需了解更多关于数控加工小知识,欢迎联系鑫腾辉数控:136_998_99025(微信同号),我们有专业的技术人员竭诚为您解决疑问。
