CNC加工中移除边缘追踪的参数详解

文章出处:http://www.jdjcnc.com/weixiubaoyang/702.html人气:829时间:2020-12-01


“移除边缘追踪”是专用于“轮廓铣”和“深度加工”的切削参数。边缘追踪(滚边)通常是一种不希望出现的情况,发生在驱动轨迹的延伸超出部件表面的边缘时。刀具沿着部件表面的边缘滚过很可能会过切部件。移除边缘追踪允许您控制是否发生边缘追踪。鑫腾辉数控是一家专业集研发、设计、生产、销售、维修服务为一体的大型数控机床制造厂家,经过多年的发展,已形成了完善的产品体系。我们的主打产品包括:石墨雕铣机、陶瓷雕铣机、模具雕铣机、钻攻中心、加工中心等。鑫腾辉数控的技术人员对于CNC加工各参数都非常了解熟悉,下面为大家介绍CNC加工中移除边缘追踪的参数详解。

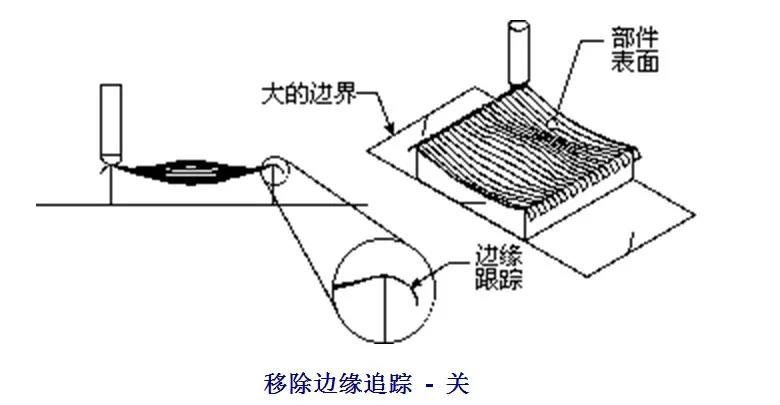

“移除边缘追踪”按钮可切换为“开”(内)和“关”(外)。切换为“关”时,允许发生边缘追踪,如下所示。

数控加工

数控加工机床

在上图中,发生了边缘追踪,原因是边界的延伸超出了部件表面。刀具在仍与部件表面接触的同时试图达到边界,这样就会在边缘上滚过。
边缘追踪仅在以下情况发生:
当驱动轨迹的延伸超出部件表面的边缘时。
当刀轴独立于部件表面的法向时,如在固定轴操作中。
边缘追踪永远不会发生在使用“垂直于部件”、“相对于部件”、“4 轴垂直于部件”、“4 轴相对于部件”或“双 4 轴相对于部件”等刀轴定义的可变刀轴操作中。

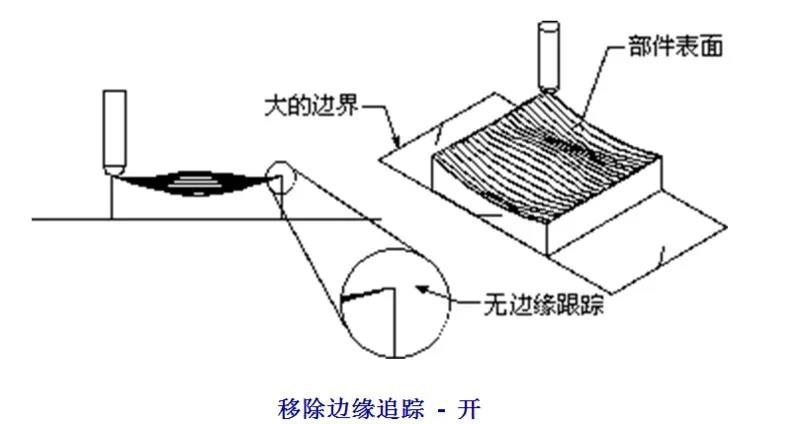

切换为“开”时,不允许发生边缘追踪,如下所示。

数控加工机床

移除边缘追踪后,过渡刀具移动为非切削移动。例如,如果为重定位进刀和退刀定义了如下所示的安全平面,则刀具在单向和回转移动之间会退回到安全平面。

数控加工

下面是发生边缘追踪的特殊情形。在有些情况下可移除边缘追踪,而在其他情况下则不能。通常只能从系统应用了进刀和退刀的边缘处移除边缘追踪。

数控加工
缝隙
部件表面上横穿切削方向的缝隙会导致边缘追踪的发生。当刀具沿部件表面切削时如果遇到缝隙,刀具将离开边缘下沉。随后刀具越过缝隙,爬升到下一边缘并继续切削。

数控加工

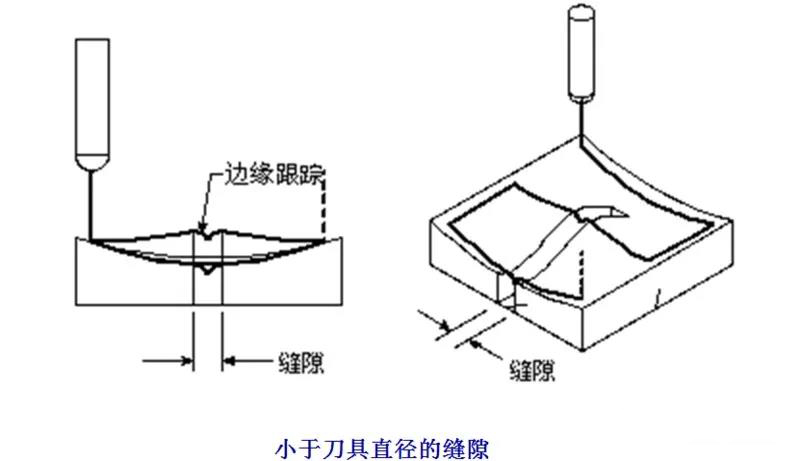

如果缝隙小于刀具直径(如下所示),则刀具会保持与部件表面的固定接触。系统将此视为连续的切削移动,且不会应用退刀或进刀。在这种情况下,不能移除边缘追踪。

数控加工

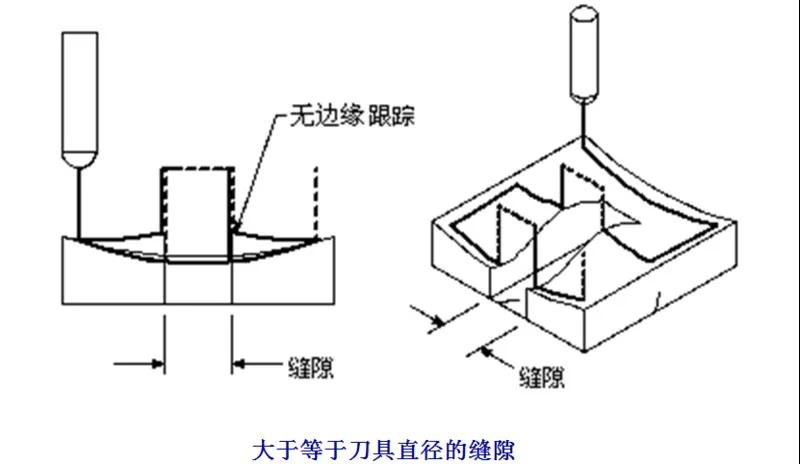

如果缝隙大于等于刀具直径,则系统必须应用退刀和进刀来跳过缝隙。在这种情况下,可移除边缘追踪,如下所示。

大的边界

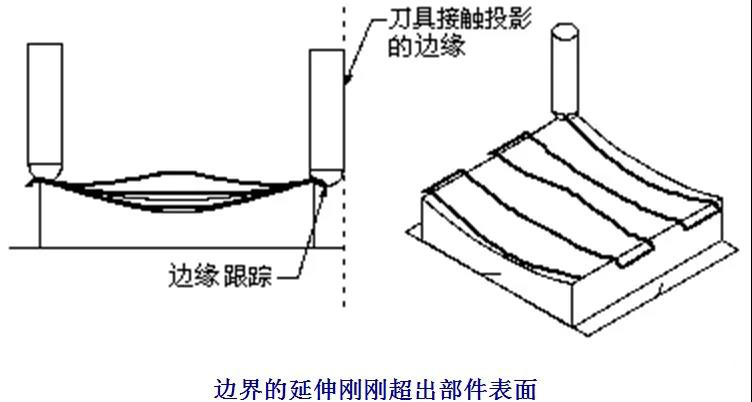

对于往复切削类型,当驱动轨迹延伸超出部件表面的距离小于刀具半径时,总是会发生边缘追踪。刀具沿部件表面边缘滚过时,刀具会到达投影的边界,并在下沉前停止。然后刀具步进到下一刀路,同时保持与部件表面的接触,并开始以相反的方向切削。因为这是一个连续的切削移动并且不需要退刀和进刀,因此不能移除边缘追踪。此情形仅应用于往复切削类型。
要移除边缘追踪,必须首先修改边界,以使其要么与部件边缘相对应,要么向部件表面外延伸的距离足以促使刀具进刀和退刀。


顺应的边缘追踪

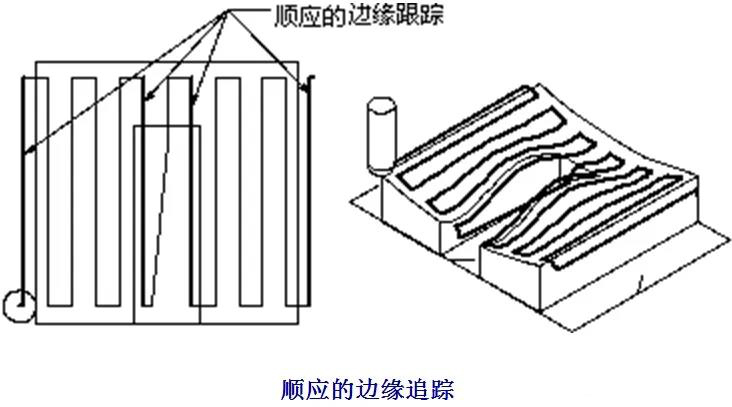

当刀具沿平行于切削方向的边缘滚过并继续与该边缘保持接触时,会发生顺应的边缘追踪,如下所示。

数控加工

通常不希望移除顺应的边缘追踪,因为需要它们来切削边缘附近的材料。因此不能移除顺应的边缘追踪。

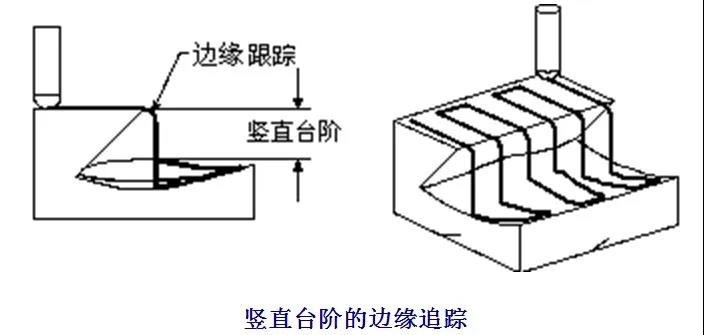

尖端边缘

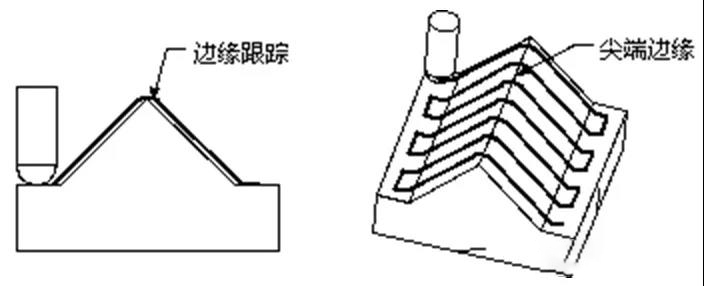

当切削方向横穿由相邻部件表面之间的锐角所形成尖端边缘时,总是会发生边缘追踪。可使用“在凸角上延伸”来避免发生边缘追踪。

数控加工机床

鑫腾辉数控专注于数控机床行业已有十余年时间,坚持“ 顾客至上,诚信为本"的原则,秉承“以客户为中心”的理念,时刻关注客户需求,为客户提供最优质的服务。数控雕铣机价格咨询电话:136_998_99025,热忱欢迎社会各业朋友来电洽谈和咨询业务。
