1613大型龙门精雕机
  • 1613大型龙门精雕机
  • 1613大型龙门精雕机
  • 1613大型龙门精雕机
  • 1613大型龙门精雕机
产品标题

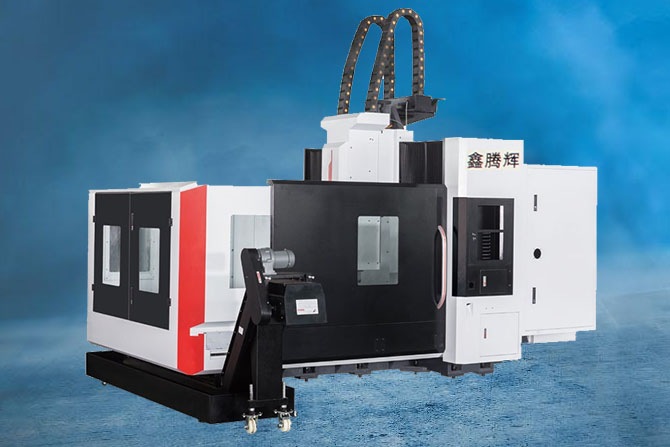

1613大型龙门精雕机

机床型号 XTH-M1613
工作台面积 1600*1200
X/Y/Z三轴行程 1350*1600*520
主轴转速 18000或24000
主轴功率 7.5/8.0/11KW
我要定制 按客户需求接受定制;欢迎来厂参观!
立即咨询

18823672556

1613大型龙门精雕机机床特点:

多种配置灵活搭配——XTH-M1613大型龙门精雕机不仅可以安装机械主轴,还能安装高速电主轴。对于一些对加工行程要求比较大、光洁度要求比较高的用户可选择电主轴。对于切削力有比较高需求的用户来讲,则可以选择机械主轴。机械主轴为BT-40的规格,主轴转速为12000转。选装机械主轴后,同时还可以选装容量为24把刀的伺服刀库。如您选装的是“三菱”系统,该刀库还具备备刀功能,提升加工时效。

大跨度龙门结构——龙门跨度大,机床内部空间充裕,可直接将大尺寸大重量的工件吊装进工作台内。

机床参数及功能:

高效自动换刀系统(选配):机械主轴可选择多达24T刀臂式刀库,电主轴可选装12T及以上容量的斗笠式刀库。

机械主轴、电主轴任意选:可根据实际加工需求选择机械主轴或者大功率电主轴(最大可安装11KW)。

大行程大台面:台面面积可达1平米,1600*1200mm。

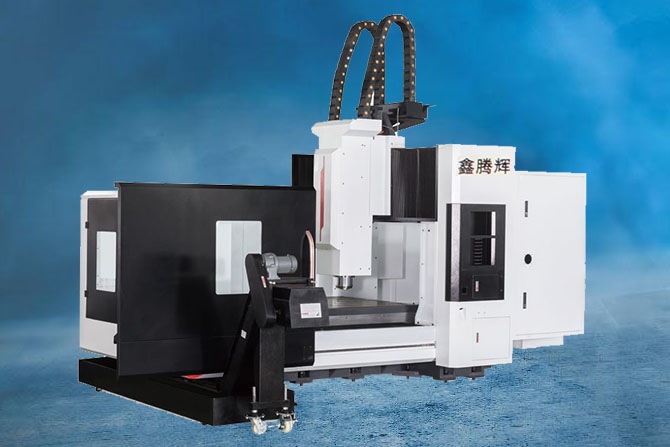

产品实拍图:



联系方式:



东莞市望辉机械有限公司

联系人:许先生

联系电话:139 234 13250

厂址:东莞市大朗镇犀牛陂村瓦窑街35号

网址:www.jdjcnc.com

M1613大型龙门精雕机的资讯:

大型龙门精雕机的编程软件介绍:该机的编程软件有很多种,下面我们来介绍一下UG这一软件的基本编程方式。

一、常用快捷键:
二、工具解释:
三、问答:
1、如何取消选择?
按住Shift后,再左键选择需要取消的特征。
2、如何把特征缩小?
主页→特征→更多→缩放体。
3、如何更改创建特征的平面?
①在要修改的特征右键→编辑草图→重新附着→选择新的平面。
②重新编辑草绘特征→工具栏的直接草图→更多→草图特征→重新附着→选择新的平面。
4、在草绘时如何引用现有的边?
曲线→投影曲线。
5、草绘时,无对称约束。 菜单→插入→草绘约束→对称约束。
6、工程图中如何批量隐藏曲线、中心线、基准面、基准点等。
Ctrl+W→曲线、中心线、基准面、基准点后面点减号。
7、工程图中如何隐藏视图边界?
文件→首选项→制图→视图→工作流→取消边界显示。
8、钣金环境中,展开后,如何收回去?
直接删除该步骤即可。
9、如何在装配图中直接打开某零件?
在该零件图上按右键→选设为显示部件
10、在创建特征的时候无法阵列怎么办?
菜单→编辑→特征→移除参数(变成IGS或STP的格式一样)
11、工程图中,标注尺寸时,老是被强行对齐怎么办?
①该尺寸右键→原点→取消关联,若无效,则使用②的方法。
②按住Alt键可任意放置。
12、工程图中,详细视图(放大视图)中,标签的箭头移不动怎么办?
①定义视图范围时,确定边界的那个点就是箭头位置,按Shift键可随意移动。
②在视图边界壳修改详细视图的边界大小。
③按着SHIFT键直接随意拖动。
13、如何测量特征的重量?大型龙门精雕机
A、菜单→工具→材料→指派材料→选择特征→选择材质→确定→菜单→ 分析→测量体→选择特征→点对话框左上角的设置→测量体(更多)→ 结果显示→显示信息窗口→质量。
B、如果是UG系统里面没有的材料,则要自己输入该材料的密度: 菜单→编辑→特征→实体密度,后面就与上面的后半段一样操作了。
14、工程图中,前缀与尺寸间的距离太远怎么办?
双击尺寸→设置→文本→附加文本→文本间隙因子→数字改小。 如果是全部都要修改,可在标注前在首选项里面修改,如果是 已经标注了,需要批量修改,则点编辑设置→尺寸,然后修改。
15、在工程图中,如何修改字体颜色,线条颜色? 标注前,在首选项里面修改,如标注好了,则点编辑设置批量修改。
16、在工程图中,要把半径或者直径的尺寸改为平放如何修改? 首选项→制图→尺寸→放置位置,修改为水平即可。
17、如何导入制定好的工程图框模板?
①直接复制图框后粘贴,注意图框大小要一样或者把3D图复制到图框去(但与原来的3D装配无关联)。
②在安装目录下放置制作好的图框,路径如下: program file→simens→nx10.0→localization→PTC→simpl chinese→startup 粘贴模板文件
③3D模型→转工程图→选择图框大小→取消默认的工程视图→ 文件→导入→部件→确认→选择需要的图框→取消(否则会重复插入)【每次都要调整属性】
18、批量修改颜色或者尺寸。 点编辑设置(与Ctrl+J差不多)→过滤→选择需要修改的类型→全选→确定 19、如何取消单色显示?
①视图→可视化→首选项→颜色/字体→取消单色显示。 ②在工程图左侧→图纸按右键→取消单色的勾选。
20、工程图的标题栏中,要进行加(减)一行(列)如何操作?
在标题栏按右键→编辑定义→编辑表→用鼠标框选一行表格→右键→选择→行→右键→插入(在上方) 删除一行或者列一样的操作。
21、在工程图中,如何添加零件加工要求的控制框,比如同轴度等?
菜单→插入→注释→选择特征控制框→输入参数→选择需要带引线,并点零件位置为箭头位置→ 选择控制框的放置位置→直接拖动控制框调整位置。 ①如果需要两个不同要求的,比如同轴度和垂直度在一起,只能手动叠加(一个有引线一个没有) ②如果要控制框倾斜,则在文字的设置对话框里,修改文字角度即可改变。
22、在创建特征时,往往需要新建基准面,但想要修改时发现修改不了,说是固定了?
在创建基准面时,在对话框最下面的设置栏内勾选关联即可。
23、在工程图中,如何自由愉快地草绘?
在左边图纸页下面,在草绘(若没有就随便草绘一个)上右键→设置→取消所有勾选→确定 这样做无非是为了能顺利地捕捉到特征的关键点。
24、若只想改变某个面的颜色,如何操作?
①Ctrl+J→类型过滤器→选择面→确定→选择需要变更颜色的面→确定→在颜色栏内选择颜色→确定
②菜单→编辑→特征→指派特征颜色。【可以清除颜色,可以为某个小特征更改颜色】
25、Ctrl+M的快捷键使用不了怎么办?
在角色那里,基础和高级的之间多点几次就好了。(其实是回到默认值)
26、作拉伸特征时,有什么技巧?大型龙门精雕机
做拉伸时,可以同时做出拔模角,但没办法两个方向同时拉伸。 可以拉伸到面或者到下一个(下一个面是多个面或者复杂曲面时)。
27、做螺旋线时,有什么要注意的?
做螺旋线时,可以变直径,变节距。如果是变化很大的, 起点还可以调整原始坐标的点距离(X、Y、Z)来变化。
28、工程图中,如何生成一个斜视图?
投影视图→选择父视图→放置方法→选择垂直于直线→放置视图。
29、注释(包括注释、加工要求和基准等)箭头如何移动?
双击注释,回到编辑状态→指引线:选择终止对象,即新的位置。
30、如何移动特征中的某一个小特征,比如一个孔,或者一个凸台、螺丝柱等?
选择移动面即可,要选择要移动的小特征的全部的面。
31、如何在特征上插入图片?
一般在特征上需要比较复杂的图形时用插入图片的形式。 菜单→基准/点→光栅图像。
32、改图的标示图标在哪里?
菜单→插入→注释→符号标注→选择自己所想的图形(一般正三角形)。图框大小和字体大小可修改。
33、我想要利用原有的特征的面如何操作?
A、曲面→曲面操作→抽取几何特征→选择面 B、曲面→曲面操作→偏置曲面→偏置距离为0→选择面
34、如何使一个零件分为2个或者更多的零件?
主页→特征→更多→拆分体,需要哪个,另一个则可以删除或者隐藏,如果是为了方便修改,则修改后再合并。 拆分体后,两部分都是存在的,可以按右键后按列表选择。
35、如何利用曲面或者平面去修剪掉特征的某一部分?
A、主页→特征→修剪体→选要被修剪的特征→选用于修剪的曲面→OK
B、曲面→曲面操作→修剪体→选要被修剪的特征→选用于修剪的曲面→ OK
36、如何参考另外一个特征B来生成或者修改特征A?
在装配环境下,双击需要修改的特征A→菜单→插入→关联复制→WAVE几何链接→ 在对话框内选择类型→选择参考特征B→特征B或者面就过来了。 参考完成后,不能直接删除参考特征B,必须用删除体: 【可选择面线体】 菜单→插入→修剪→删除体→选择参考特征B→删除,OK。
37、当一个特征建立了很多特征,使整个零件特征很庞大,运行速度很慢时怎么办?
A、转为IGS或者STP格式文档。
B、菜单→编辑→特征→移除参数【也可以对零件中的某一小特征进行移除参数】
38、在工程图中,视图之间不自动对齐如何设置?
A、正在生成视图时:投影视图对话框→放置→方法→勾选关联对齐→ OK
B、已经投影的视图:在投影视图上按右键→视图对齐→选择视图→选择父项视图(被投影的那个视图)→确定
39、工程图中,想要在图框比例不是1:1的里面作辅助线,如何做到辅助线的尺寸也是1:1?
最左边的工具角色→内容→高级(只有高级才显示绘图线条的工具)→回到特征界面→按右键→选择曲线(此时 曲线工具就增加到工具栏中)【在经典模式条件下才行】→右键→扩大→就可以画曲线了,此时的曲线尺寸为 1:1。
40、在工程图中,插入图框后,图框的相关特性不会跟随过来,需要每次都要重新设置,怎么办?
在安装目录下:
program file→simens→nx10.0→localization→PTC→simpl chinese→startup→ model-plain-1-mm-template把这个文件里面增加各种图纸大小即可,问题是只有新建图纸才有效。
41、当使用偏置区域(偏移面)失败时怎么办?
可以利用移动面,当也失败时,则用拉出面。
42、在装配图里,当是STP格式的装配图打开后,是没有约束关系的,后来增加的零件需要装配时注意。 先选择的的那个零件为移动零件,后选择的为固定零件。
43、利用另外一个体时,利用完一次之后还可以再次利用这个体吗?
比如我减去这个体之后,大型龙门精雕机工具体就不见了。 可以再次利用的,在相减体对话框时,选择更多→设置→勾选保存工具即可。
44、在修补圆形的曲面时,没有曲面怎么办?
修补时,在对话框下面选约束曲面即可。
45、如何在打开的装配图里面修改零件名?
标准化工具-GC工具箱→零组件更名及导出→在组装图中选择需要更名的零件→选择是否要删除更改名字前的零件→确定。
46、在工程图中,每次都要设置字体和颜色,如何一次性设定?
文件→实用工具→用户默认设置→(左侧)制图→常规/设置→(右侧)标准→随便选一个,然后点定制标准→ 然后设置每项内容→另存为→输入自己定义的名称→若必要,则再次保存,回到工作界面→菜单→工具→制图标准→ 选择刚才自己定义的名称→确定→保存→退出UG软件→重新打开UG软件,即可随心所用了。
47、如何直接在3D图上标注尺寸?
点菜单栏的应用模块→在工具栏的左边点PMI,此时PMI马上出现在菜单栏中→点菜单栏的PMI→就可以选你所要的内容。 在尺寸工具中选线性→测量出来的尺寸放置的位置不是想要的,则在线性尺寸对话框中的方向进行调整。
48、利用弹簧工具画弹簧后,想要修改弹簧参数怎么操作?
没办法修改原来弹簧的参数(有,但很复杂),可以在原图上直接新建弹簧即可,原来的弹簧会自动被覆盖掉。
49、画齿轮也有齿轮模块,方法同画弹簧一样,输入相应的参数即可。
50、建立爆炸图并转为工程图。 在3D模式下,进入装配或者点菜单→装配→爆炸图→新建爆炸图→随便输入一个名称→确定→编辑爆炸图→ 选定一个需要移动的零件(固定的那个不动)→选择移动方向→在对话框选择移动→确定→假如需要增加 追踪线,则在爆炸图菜单下选择追踪线→在回到菜单→视图→操作→另存为→输入一个视图名称→按 Ctrl+shift+D,转到工程图环境→插入视图→选择刚才另存为的视图名称→确定即可
